Пластиковые окна — регулировка

Пластиковые окна — регулировка

Со временем, даже для идеально установленных изначально пластиковых окон, может потребоваться регулировка или профилактика. Причины могут быть различные — просадка дома, износ фурнитуры, плохое качество материала короба окон и др. Да и нет ничего вечного, но при своевременном уходе Вы намного продлите как функциональность Ваших окон, так и свои нервы, получая удовольствие от пользования окнами или пластиковыми дверьми, а не постоянный наплыв негатива при каждом использовании окна.

Обычно наладкой и мелким ремонтом занимаются специалисты, но это сопряжено с рядом неудобств – Вам приходится ожидать приезда мастера, Вы тратите не только свое время, но и свои деньги, оплачивая работу специалиста. Но, в большинстве случаев, регулировку окна можно сделать самостоятельно и для этого не надо никаких особых навыков, инструмента и умения. Все довольно просто.

Основные признаки, когда требуется регулировка пластикового окна.

Это относится и к пластиковым дверям — и признаки и методы регулировки полностью идентичны.

  • Створка при открывании — закрывании цепляется за короб или детали фурнитуры.
  • Нижняя часть створки провисла и при открывании задевает раму.
  • При открытии окна верхняя часть створки выпадает и окно висит на одном нижнем креплении.
  • Окно или дверь закрывается не плотно, ощутимо тянет сквознячок, уменьшена звукоизоляция
  • Ручка разболталась или наоборот стала очень тугой.
  • При открытом окне ручку заклинивает и окно не закрывается.
  • Окно открывается с большим усилием.
  • Скрип петель, механизма фурнитуры.

Если данные признаки присутствую сразу после установки или в течении первой недели эксплуатации — то желательно сразу обратится к установщикам для устранения причины. При неправильной установке пластиковых окон, добиться качественного функционирования окна любой марки и любой стоимости только регулировкой просто невозможно. Потребуется частичный демонтаж, выравнивание и повторное закрепление окна. Это может случится и при плохо закрепленном коробе окна или двери. В этом случае, как правило, дефект проявляется не сразу, а через небольшое время.

Если же вышеприведенные признаки появились у Вас после 0,5- 1 года эксплуатации и более, то вероятнее всего это наш случай и Вы сможете самостоятельно отрегулировать пластиковое окно или балконную дверь.

Какие инструменты понадобятся для регулировки окна?

В основном используется только шестигранник, который в быту носит название мебельного ключа. Это небольшой металлический шестиугольный стержень Г-образной формы, который для удобства в работе может быть выполнен в S-образной форме на 4 мм. (В редких случаях другого размера). Часто идет в комплекте с фурнитурой. Если у Вас такого нет, предварительно измерив размер, купите в любом строительном магазине — стоит копейки, пригодится всегда.

Читайте так же:
Как отрегулировать смеситель hansgrohe focus

Еще может понадобится крестовая отвертка. В принципе и все инструменты.

Конструкция пластикового окна

Производители и марка окна, как и используемая фурнитура могут быть разные, но типовая конструкция откидного окна одинаковая. Если окно не откидное, а просто поворотное, то тогда конструкция упрощается и верхний механизм откидного окна не используется. В остальном — одинаково.

regulirovka plastikovogo okna 2

Точно такой же механизм и в пластиковых дверях, например балконных.
Еще раз отметим, что у каждого производителя фурнитуры имеется целый ряд опций к стандартному набору. Это могут быть функции:

— защита от детей;
— защита от отжимания створки;
— дополнительные режим проветривания – микро щелевой зимний (между рамой и створкой образуется маленькая щель по периметру, при повороте ручки вверх на 45 град);
— фиксации створок в различных положениях;
— внешние ручки, и т.п.

Но принцип и способ регулировки одинаков. Далее рассмотрим точки и места регулировки.

regulirovka plastikovogo okna 1

Нижняя петля позволяет смещать низ створки вверх – вниз, влево–вправо и регулировать прижим.

Цапфы запорного механизма отвечают за прижим всей створки. В некоторых видах фурнитуры прижим регулируется ответками, на раме.

Верхней частью поворотно-откидного механизма, называемого «ножницами», можно смещать верх створки влево — вправо и работать с прижимом.

Со временем створка пластикового окна провисает и при закрывании начинает задевать о раму. Чтобы такого не было, механизм окна надо каждый годрегулировать. Но как?

Провисающую створку надо приподнять и увести в сторону верхней петли. Добиться этого можно, отрегулировав фурнитуру, находящуюся вверху створки. Для этого откройте окно. В торце поворотно-откидного механизма (около верхней петли) находится регулировочный болт. Вставьте в отверстие шестигранный ключ № 4 и поверните его на 3-4 оборота по часовой стрелке <фото 1). Обычно для возвращения створки окна в правильное положение этой процедуры бывает достаточно. Если же устранить проблему не удалось, значит, в регулировке также нуждается и нижняя петля. Снимите с нее защитный кожух. Вставьте в отверстие, расположенное на верхней поверхности петли, шестигранный ключ № 4 и поверните его на 3-4 оборота по часовой стрелке (фото 2).

Кроме того, в нижней петле находится регули ровочный болт, позволяющий сдвигать створку вправо или влево. Если створка задевает о раму боковой частью, попробуйте покрутить этот винт шестигранником № 4 по часовой стрелке. Для этого также нужно открыть окно не меньше чем на 90° (фото 3).

Практически все конструкции пластиковых окон оснащены фурнитурой, позволяющей регулировать силу прижатия створки. Специалисты советуют проводить эту процедуру дважды в год: зимой усилить прижатие, летом – ослабить. Однако делая регулировку на новых окнах, будьте осторожны. Слишком сильное прижатие может деформировать уплотнитель: материал запомнит положение и уже не вернется в исходное состояние. Такую регулировку желательно проводить на конструкциях, которые прослужили не меньше 5 лет.

Читайте так же:
Регулировка оконной фурнитуры алюминиевых окон

Регулировку делайте при открытом окне. На торцевой части около ручки, а также выше и ниже находятся запорные цапфы. Приводите их в движение, поворачивая ручку вверх-вниз. Если форма цапф овальная, на них есть отверстие под шестигранник.

Их регулируйте следующим образом. Для максимального прижатия створки поставьте овальные цапфы перпендикулярно раме. Сделать это можно с помощью плоскогубцев или рукой – немного потяните фурнитуру на себя и поверните. Если необходимо ослабить прижатие, поставьте цапфы параллельно раме. На круглой цапфе вместо отверстия под шестигранник только

обозначена точка. По ее положению и определяют силу прижатия створки. В режиме «зима» точка повернута в сторону комнаты, в «летнем» режиме – в сторону улицы. Для регулировки створки с круглыми цапфами используйте шестигранник (фото 4) или поверните ее рукой (фото 5).

На некоторых конструкциях окон регулирующая фурнитура расположена на раме – на ответках, в которые заходят цапфы при закрытии створки.

Если вы хотите максимально сильно прижать створки, поверните регулировочный болт ответки (фото 6), так чтобы планка, в которую заходит цапфа, подвинулась в сторону улицы. Соответственно, для обеспечения минимального прижима уведите планку в сторону комнаты.

Регулируем пластиковое окно – фото

регулируем пластиковые окна

© Автор: Д. КАМОЛОВ

Регулировка пластикового окна по горизонтали и вертикали

Регулировка окна по вертикали и горизонталиУсадка конструкции возможна после интенсивной длительной эксплуатации. Скос рамы легко устранить зажав ослабленные элементы фурнитуры или регулировкой верхней петли.

В регулировочный паз вставляется шестигранник. Винт поворачивается по часовой стрелке пока створка не отойдет на нужное расстояние. В это время противоположный элемент конструкции постепенно опускается. Нижняя петля регулируется с внешней стороны. Плавный сдвиг створки при каждом повороте ключа доходит до 2 мм.

Навесная петля внизу рамы обеспечивает быструю регулировку рамы по вертикали. Шестигранник для работы должен иметь длинную ручку, чтобы удобней было проводить все манипуляции.

Сняв защитный пластиковый колпачок, вставляем в головку регулируемого бота ключ, убедитесь что он плотно вошел до основания. Повороты механизма по часовой стрелке приподнимают створку вверх. Чтобы опустить вниз крутите в обратную сторону. Внимательно следите, когда створка примет максимально удобное для работы положение. Не спешите, плавно поворачивая винт регулировки, за один поворот изменения положения не должны превышать одного мм.

Читайте так же:
Пластиковые окна как отрегулировать ножницы

Регулировка ручек

Иногда пользователь необоснованно винит в ненадлежащей работе оконной системы ручку, движение которой со временем становится тугим либо она при повороте вниз доходит не до конца. Но в этих случаях необходима настройка степени прижима створки, а регулировка ручки окна может потребоваться в иных ситуациях.

Если ручка окна разболталась или в ее движении проявились недостатки, то ее необходимо подтянуть, а в случае поломки – заменить. Сделать это довольно просто, зная алгоритм действий. Деталь удерживается двумя болтами, которые скрыты под пластиковой декоративной накладкой и отвечают за соединение оконной фурнитуры с корпусом. Чтобы снять заглушку, следует немного оттянуть ее и повернуть горизонтально. Винтовые соединения сразу же становятся заметными.

  • Чаще всего проблемы в движении ручки (туго идет либо заедает) становятся следствием нарушений в работе петель или недостаточной степени прижима створки. Поэтому, если исправить перечисленные причины, то регулировка ручки пластикового окна может и не понадобиться.
  • Иногда при попадании в стальной механизм ручки влаги либо грязи металлические элементы ржавеют, что препятствует их движению. Поэтому достаточно разобрать фурнитуру и добавить несколько капель синтетического масла для устранения поломки. Лучше выполнять эту процедуру в качестве профилактического средства, не дожидаясь проявления неисправности.

Какая бывает запирающая фурнитура?

Продукцию, выпускаемую всеми заводами, условно можно разделить на следующие типы:

  • Различающаяся по форме окна.
  • Имеющая разные способы открывания.
  • Имеющая различную степень защиты от взломщиков.
  • Предназначенная для разных типов профилей.

В зависимости от механизма открывания проветривание может происходить в разных режимах. Механизм пластиковых окон может позволять створке распахиваться, поворачиваться, откатываться в сторону. Чаще всего створка вращается вокруг собственной оси, делая это по вертикали.

В зависимости от организации помещения можно расположить такую ось с левой или с правой стороны конструкции. Это позволит выбрать, в какую сторону должно открываться окно. Кроме этого, створка может распахиваться внутрь или наружу помещения.

Использование поворотно-откидной фурнитуры позволяет створке перемещаться не только в вертикальном направлении вокруг своей оси, но и осуществлять наклон в сторону помещения. В зависимости от того, с какой стороны расположена ось, можно говорить о левом или правом открывании конструкции. Если фурнитура имеет поворотный режим, вы сможете открывать окно при помощи поворота створки вокруг своей оси в одном направлении.

Перед тем как установить пластиковые окна, механизм открывания нужно выбрать заранее. Если установить фурнитуру с горизонтальным подвесом, у вас появится возможность открывать створку посредством откидывания. Такой тип окон называют фрамужным. Он удобен там, где по каким-то причинам нет места для распахивания обычной створки или она находится слишком высоко. Кроме этого, фрамужное открывание часто используется для окон с арками.

Читайте так же:
Синхронизации уведомлений с календарями

Фрамужное открывание позволяет открывать створку дистанционно. Для этого может быть задействован механический или электронный привод. Удобно попользоваться таким способом, если створка находится на большой высоте, и дотянуться до нее с пола не представляется возможным.

Интересным для внимания видом фурнитуры является наклонно-поворотная модель. Она позволяет створке перемещаться в вертикальном положении, осуществлять наклон. Для управления системой требуется только одна ручка, которую поворачивают рукой. Для этого ее нужно сначала повернуть, потом можно будет откинуть створку в сторону. Наклон створки может осуществляться при помощи нижней оси механизма. Фиксированный угол наклона конструкции составляет 100-250 градусов в зависимости от используемой системы. Такой механизм можно применять для любых пластиковых окон, например, арочных, прямоугольных, прочих нестандартных форм.

Механизмы открывания окон

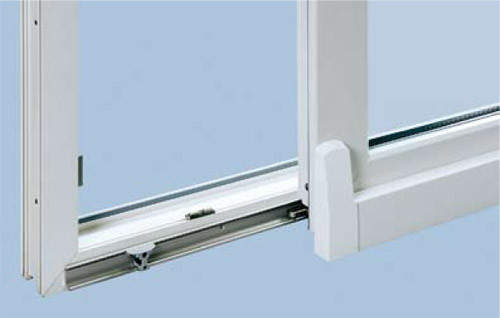

Наклонно-сдвижной режим подразумевает три основных положения открывания: наклон, выставление, сдвиг.

Устанавливая новые окна, особое внимание уделите фурнитуре. Об этом в нашей статье «Выбор механизма фурнитуры для пластиковых окон».

Сломалась балконная дверь? Не обязательно вызывать мастера. Читайте у нас на сайте, как отремонтировать балконную дверь .

Сезонная регулировка, регулировка зима-лето

В конструкции пластиковых окон предусмотрена сезонная регулировка: зимой необходима полная герметичность, а летом желательно постоянный приток воздуха (сквозняк). От части это достигается регулировкой плотности прижима створки окна к раме. Такую регулировку целесообразно делать самому, к тому же это очень просто.

Створка окна к раме прижимается при помощи цапф — подвижных металлических выступов на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, прикрученных к раме. Для того, чтобы можно было регулировать плотность прилегания створки и рамы, цапфы имеют эксцентрик — или сами сделаны овальной формы, также в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняется степень прижима створки к раме, то есть устраняется сквозняк из-под створки.

регулировочные цапфы

Чтобы прижать окно плотнее к раме надо вращать эксцентрик по часовой стрелке, чтобы ослабить – против.

На эксцентрик обычно наносится риска, по которой определяется степень прижима, если она направлена к улице, то прижим ослаблен, и наоборот, если риска к уплотнителю окна, то окно сильнее прижимается к раме. Также необходимо учитывать тот факт, чем сильнее прижим, тем быстрее износятся уплотнительная резинка. Ход регулировки ±0,8 мм.

Читайте так же:
Назначение устройство и регулировка молотильного аппарата

Как это правильно сделать?

Чтобы понять, как правильно отрегулировать окна ПВХ, необходимо знать не так уж много. Все, что нам понадобится для работы – набор шестигранников и средство WD-40. На самом деле нам пригодится лишь один шестигранник, ну максимум два. Набор нужен, потому что каждый производитель изготавливает регулировочные винты своих размеров.

Что дальше? Когда есть необходимый инструмент, можно приступать к регулировке. Если снять с нижней оконной петли заглушку, Вы увидите два регулировочных винта. Один из них отвечает за движение по горизонтали нижней части створки. Другой винт отвечает за перемещение створки по вертикали. Как Вы понимаете, с помощью поворотов влево и вправо, или вверх и вниз можно выставить желаемое положение оконной створки. Однако это не все. Вверху есть еще один регулировочный винт. Находится он, как правило, внутри поворотно-откидного механизма. С помощью данного винта можно настроить верхний край створки по горизонтали.

Итак, у нас есть три регулировочных винта, поворачивая которые, Вы можете выставить створку в нужно положение. На самом деле даже не понадобится видео как правильно отрегулировать пластиковые окна.

Переведите створку сначала в положение «закрыто», потом в положение «на проветривание», потом в положение «открыто». Обратите внимание на то, что Вас не устраивает во время проведения данного мероприятия. Возможно, створка где-то цепляет раму. Как правильно отрегулировать закрытие пластиковых окон? Предположим, задевает в районе ответной планки. Что нужно сделать? Переместить створку подальше от нее. Как? С помощью верхнего и нижнего регулировочного винта сместить оконную створку вправо или влево.

На этом все? Нет, есть еще один очень важный момент. Как правильно отрегулировать окна на зиму или на лето? С приходом холодов из-под уплотнителя в створке может начать сквозить. Причем, это вовсе не поломка окна. Просто не обеспечен требуемый прижим. А это тоже относится к регулировке. Как же его обеспечить? На торце створки находятся специальные эксцентрики, которые цепляются за ответные планки при закрытии створки. Так вот, внутри этих самых эксцентриков есть разъем под шестигранный ключ. Дело в том, что именно они отвечают за силу прижима оконной створки. И как Вы понимаете, в зимнее время прижим должен быть максимальным. С приходом весны, эксцентрики лучше вернуть в исходное положение. Если этого не сделать, то при нагревании уплотнительная резинка начнет расширяться и, скорее всего, придет в негодность. Следующей зимой качественного прижима создать не удастся.
