Электрический котёл

Электрический котёл

Электрический котёл (электрокотёл) — прибор, предназначенный для нагрева теплоносителя выделяемым электрическим током тепла. Электрокотлы, нагревающие санитарную воду чаще называются электрическими водонагревателями или электробойлерами.Электрокотел часто используется в качестве резервного источника при теплоснабжении от аппаратов, которые работают от возобновляемых источников энергии, к примеру, тепловых насосов, мощности которых не всегда достаточно для обогрева помещений в период сильных холодов. Приобретение же теплового насоса c большим запасом мощности, рассчитывая на наиболее холодные дни зимы экономически невыгодны. Существенным преимуществом использования электрокотлов являются его небольшие размеры — не нужно специального помещения для котла.

Электрокотел ЭВП-36м мощностью 36 кВт
(напряжение 380 В).

Электрокотлы ЭВПМ (электроводоподогреватели) — это нагревательные электрические приборы, нашедшие широкое применение в качестве основного или дополнительного отопления коттеджей и дачных домов, а также складских и производственных помещений.

Электрокотлы ЭВП отличаются увеличенным объемом колбы и линейным расположением впуска/выпуска, что улучшает равномерность нагревания и циркуляцию теплоносителя.

Котлы ЭВП производства Теплотех (г. Миасс) способны в качестве основного нагревателя отапливать помещения площадью от 30 до 325 кв. м.

Преимущества электрических котлов ЭВП:

• Увеличенный объем нагреваемой емкости (колбы)
Большой объем колбы позволяет ТЭНам без перегрева равномерно нагревать теплоноситель системы отопления, что существенно продлевает им срок эксплуатации.

• Улучшенная циркуляция теплоносителя
В электрических котлах ЭВП присоединительные патрубки расположены линейно вверх-вниз, что улучшает циркуляцию нагреваемой жидкости, позволяя эффективнее нагревать систему отопления. Так же конструкцией котла предусмотрено подключение насоса к пульту управления котла.

• Различные варианты режимов отопления
Конструкция электрокотлов ЭВП обеспечивает режим отопления по температуре теплоносителя, а также предусмотрена возможность подключения выносного комнатного термостата, что позволяет установить режим отопления по комнатной
температуре.

• Ступенчатое переключение мощности и регулировка температуры
Благодаря ступенчатому переключению мощности и регулировке температуры Вы можете выбрать оптимальный режим работы, тем самым сэкономив электроэнергию и сохранив тепло в доме.

Управление электрокотлами ЭВПМ:

• Управление электрокотлом ЭВПМ осуществляется с помощью трёх переключателей, которые позволяют менять мощность котла пропорционально 50% мощности.

• Сигнализация осуществляется подсветкой выключателей 1/2 мощности – первый выключатель, 1/2 мощности – второй выключатель, 100% мощности – первый и второй выключатели. Третий выключатель служит для подключения циркуляционного насоса (если его подсоединить к котлу).

• Температура котловой воды регулируется термостатом, расположенным на передней панели котла, с диапазоном регулирования 0…85°С. Также, существует возможность регулирования температуры в помещении с помощью выносного терморегулятора (не входит в комплект).

Посмотреть все цены: Электрические котлы ЭВП (М) (3-36 кВт)

Принцип работы электрического котла

Несомненным плюсом электрокотла, является простота его конструкции. Опять напрашивается сравнение котла с чайником. Нагрев жидкого теплоносителя, происходит в баке котла при помощи одного или нескольких ТЭНов. Жидкость, нагретая в баке котла до температуры почти 100 градусов, либо естественно, либо принудительно циркулирует в системе отопления. Бак котла изготовлен из нержавеющей стали.

Довершает удобство, выпуск одноконтурных и двухконтурных котлов. Одноконтурный котел служит только для обогрева дома, а двухконтурный котел имеет два теплообменника и два независимых контура отопления. Один контур обеспечивает горячее водоснабжение (ГВС) в доме, а второй контур – отопление.

Конечно, современные котлы снабжены умным управлением, которое позволяет включать и выключать котел по мере надобности, регулировать температуру нагрева, что значительно экономит электроэнергию.

Отсюда первый плюс электрокотла. Отсутствие сложных технических элементов в котле, делаю его самым надежным и дешевым в обслуживании котлом отопления. Кстати, установка и запуск электрокотла, тоже, простые и доступны своими руками.

Характеристики и параметры

Выбор термостата для котла должен быть взвешенным и полностью соответствовать параметрам отопительного прибора. Для большинства приборов это следующие характеристики:

1. Диапазон регулирования температуры. Зависит от отопительной системы – максимальная и минимальная возможная температура теплоносителя без ухудшения свойств трубопровода и котла.
2. Ток нагрузки и мощность – определяется параметрами электросети.
3. Режимы работы – многофункциональный. В этом случае можно настроить работу устройства в зависимости от времени суток, продолжительности работы и температурного режима.
4. Тип подключения – проводной или беспроводной. Первый вариант предпочтительнее, так как является более надежным и дешевым. Для установки в отдельных комнатах можно использовать беспроводные модели.

После определения всех вышеизложенных параметров можно приступать к выбору конкретной модели.

Производители и цены

Среди множества производителей термостатов можно выделить основные, чья продукция всегда отличалась качеством и разнообразием ассортимента:

Terneo

Для модернизации старого котла лучше всего подойдет блок управления Terneo rk:

Его установка повысит КПД работы отопительного прибора, улучшит комфорт пользования. Регулирование температуры воды в системе позволит увеличить срок ее эксплуатации.

Особенностью конструкции является цифровой датчик, облегчающий установку нужного режима. Данное устройство просто в использовании и имеет широкий температурный режим. Предназначено для электрических котлов с биметаллическим реле.

Средняя стоимость составляет 1 450 руб.

Auraton

Польские терморегуляторы Auraton способствуют существенному снижению затрат электроэнергии при работе котла отопления. Для оптимальной работы рекомендовано устанавливать модель Auraton 2005 или 2005 TXPlus:

Данная модель имеет 2 типа подключения – проводной и дистанционный. Он имеет недельный режим программирования, который можно легко установить с помощью удобной контрольной панели с жидкокристаллическим дисплеем. В базовой комплектации есть 9 программ для работы котла – 6 заводских и 3 пользовательских.

PT32 GST

Новое слово в контроле системы отопления – терморегулятор PT32 GST. Он подходит для любых электрических котлов, которые требуют сухие переключающие контакты.

Это цифровой термостат со встроенным модулем GSM. При помощи коротких смс сообщений можно настроить текущий режим работы системы отопления. Принцип работы устройства основан на постоянном контроле внешних параметров с настроенными данными.

8 500 руб. Выбор терморегулятора, в особенности для модернизации старой модели котла –занятие ответственное и может существенно сказаться на его работе. Поэтому советуем проверить текущие параметры отопительной системы и согласно им принимать решение о покупке той или иной модели терморегулятора.

Терморегулятор для отопления своими руками / Habr

Представляю электронную разработку — самодельный терморегулятор для электрического отопления. Температура для системы отопления, устанавливается автоматически исходя из изменения уличной температуры. Терморегулятору не нужно в ручную, вносить и менять показания для поддержания температуры в отопительной системе.

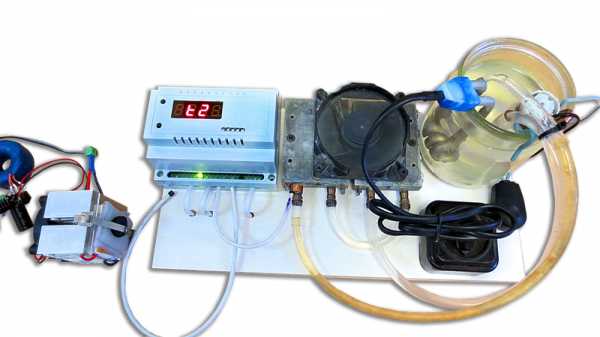

Я планировал показать видео в работе терморегулятора, с эклектическим котлом (25Кв), подключенным в систему отопления. Но как оказалось, здание, для которого все это делалось, долгое время было не жилое, при проверке, отопительная система практически вся пришла в негодность. Когда все восстановят, не известно, возможно это будет и не в этом году. Так как в реальных условиях я не могу настраивать терморегулятор и наблюдать динамику изменяя температурных процессов, как в отоплении, так и на улице, то я пошел другим путем. Для этих целей соорудил макет отопительной системы.

Роль электрокотла, выполняет стеклянная пол литровая банка, роль нагревательного элемента для воды- пятьсот ватный кипятильник. Но при таком объема воды, данной мощности было в избытке. Поэтому кипятильник подключил через диод, понизив мощность нагревателя.

Соединенные последовательно, два алюминиевых проточных радиатора, выполняют отбор тепла из отопительной системы, образуя подобие батареи. При помощи кулера создаю динамику остывания отопительной системы, так как программа в терморегуляторе отслеживает скорость нарастание и спад температуры в отопительной системе. На обратке, расположен цифровой датчик температуры T1, на основании показаний которого поддерживается заданная температура в отопительной системе.

Чтобы система отопления начала работать, нужно чтобы датчик T2 (уличный) зафиксировал понижение температуры, ниже +10С. Для имитации изменения уличной температуры, сконструировал мини холодильник на элементе пельтье.

Описывать работу всей самодельной установки нет смысла, все заснял на видео.

Некоторые моменты о сборке электронного устройства:

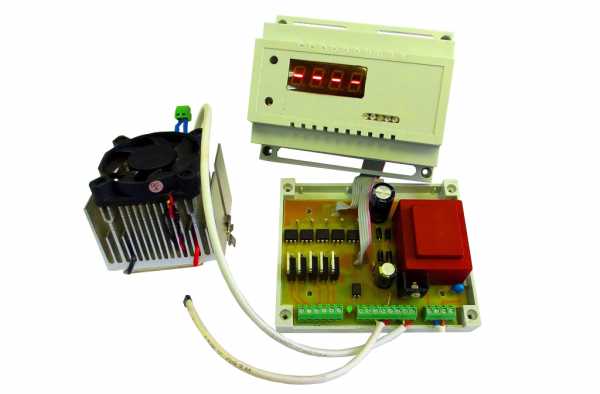

Электроника терморегулятора, размещается на двух печатных платах, для просмотра и распечатки понадобится программа SprintLaut, не ниже версии 6.0. Терморегулятор для отопления крепится на дин рейку, благодаря корпусу серии Z101, но нечто не мешает расположить всю электронику в другой корпус подходящий по размерам, главное чтобы вас устраивало. В корпусе Z101 не предусмотрено окно для индикатора, так что придется самостоятельно разметить и вырезать. Номиналы радиодеталей указаны на схеме, кроме клеммников. Для подключения проводов я применил клеммники серии WJ950-9.5-02P (9шт.) но их можно заменить на другие, при выборе учитывайте чтобы шаг между ножками совпадал, также высота клеммника не мешала закрываться корпусу. В терморегуляторе применяется микроконтроллер, который нужно запрограммировать, конечно, прошивку я также предоставляю в свободном доступе (возможно в процессе работы придется дорабатывать). Прошивая микроконтроллер, установите работу внутреннего тактового генератора микроконтроллера на 8Мгц.

P.S. Конечно, отопление дело серьезное и скорей всего придется доработать устройство, так что законченным устройством пока нельзя назвать. Все изменения, которым подвергнется терморегулятор я в дальнейшем внесу.

Скачать: Прошивка, печатные платы

Основными преимущества регуляторов температуры являются:

• Возможность поддержания в жилом помещении комфортного температурного фона;
• Экономия используемых для различных видов отопительного оборудования энергоносителей: газа или электроэнергии;
• Увеличение срока эксплуатации отопительного оборудования – применение терморегулятора значительно уменьшает время включения и работы котла, что продлевает ему срок службы;
• Небольшая стоимость и высокая окупаемость;
• Простота в монтаже и использовании.

Таким образом, комнатные регуляторы температуры – это очень простые, удобные и надежные устройства. Поддерживающие в жилых помещениях комфортный температурный фон они позволяют не только существенно экономить газ, электричество, но и увеличивают срок службы дорогостоящих котлов и другого отопительного оборудования.
