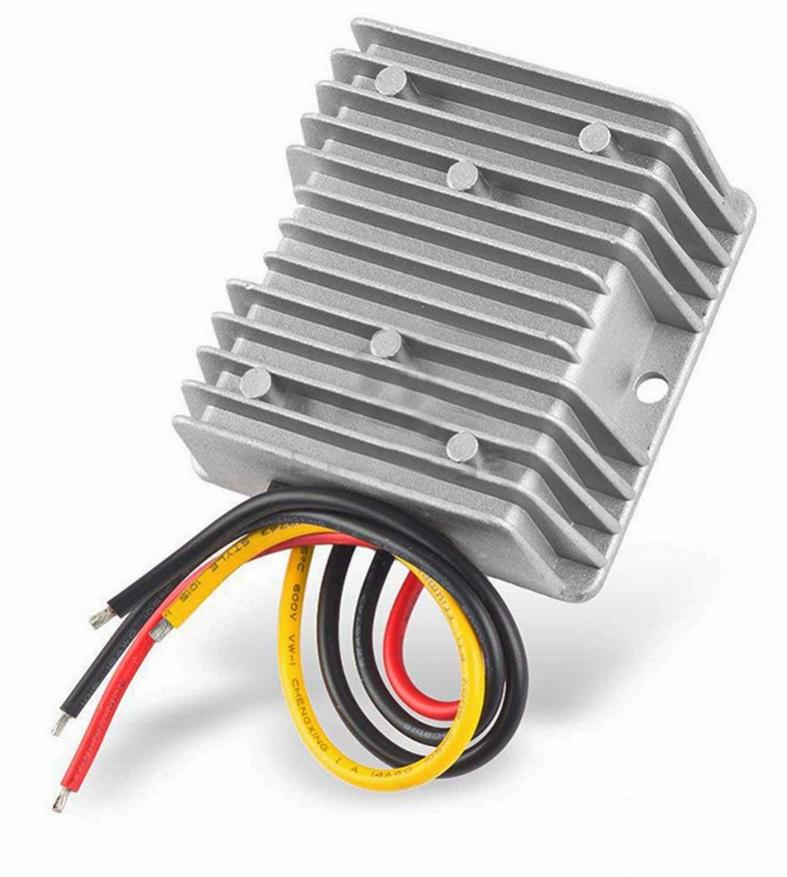

Преобразователь напряжения PN-(20-75)DC/12-1,5 исп. 5

Преобразователь напряжения

pdfПаспорт на прибор
certСертификат соответствия

Особенности PN-(20-75)DC/12-1,5 исп.5

  • питание нагрузки постоянным стабилизированным напряжением с номинальным значением 12 В и током 1,5 А;
  • ступенчатая регулировка выходного напряжения в пределах от 12 до 15 В;
  • работа в диапазоне входных напряжений от 20 до 75 В;
  • разделение по постоянному току входных и выходных цепей, что предотвращает подачу в нагрузку высокого входного напряжения при неисправности преобразователя;
  • электронная защита выхода от перегрузки по току, в том числе от короткого замыкания (КЗ) нагрузки (с отключением питания нагрузки при продолжительном (более 30 сек.) КЗ нагрузки посредством самовосстанавливающегося предохранителя);
  • ограничение выходного напряжения величиной не более 18 В при неисправности преобразователя;
  • отключение питания преобразователя при обратной полярности подключения посредством плавкого предохранителя;
  • возможность световой индикации наличия выходного напряжения посредством внешнего светодиодного индикатора.

Технические характеристики PN-(20-75)DC/12-1,5 исп.5

1Входное напряжение, В20…75
2Выходное напряжение, В12,0…15,0*
3Номинальный ток нагрузки, А1,5
4Удвоенная амплитуда пульсаций выходного напряжения, В, не более0,03
5КПД, %, не менее80
6Потребляемая мощность, Вт, не более35
7Сечение провода, зажимаемого в клеммах колодок, мм2«ВХОД», «ВЫХОД» и колодка для подключения индикатора1,5
8Габаритные размеры ШхГхВ, мм, не болеебез упаковки165х125х85
в упаковке180х136х90
9Масса, НЕТТО (БРУТТО), кг, не более0,48 (0,6)
10Диапазон рабочих температур, °С-40…+40
11Относительная влажность воздуха при 25 °С, %, не более100
12Степень защиты оболочкой по ГОСТ 14254-96IP56

* Заводская установка 13,5 В.

Преобразователь напряжения с входного 20. 75 В в стабилизированное выходное напряжение 12 В, 1,5 А постоянного тока. Регулировка выходного напряжения 12. 15 В. Фильтрация ВЧ помех, защита выхода от перегрузки и КЗ. Уличное исполнение IP56, рабочий температурный диапазон — от -40 °С до +40 °С.

Гарантия: 1.5 года

pdfПаспорт на прибор
certСертификат соответствия

Заявка на оптовое приобретение продукции
Стать дистрибьютором

Питание и защита систем видеонаблюдения от компании БАСТИОН

Преобразователь предназначен для питания нагрузок критичных к величине напряжения питания, например, видеокамер. Рекомендуется использовать преобразователь совместно с источником бесперебойного питания (ИБП) серии «СКАТ» с выходным напряжением 48 или 60 В.

Преобразователь выполнен в герметичном корпусе и рассчитан на круглосуточный режим работы:

  • при температуре окружающей среды от -40 до +40 ºС;
  • относительной влажности до 100%;
  • на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли, вредных веществ).

Зависимость сечения провода от длины линии питания и мощности нагрузки

Модульные DC/DC-преобразователи с высокой плотностью мощности

Небольшие изолированные DC/DC-преобразователи применялись многие десятилетия, в высокой мере отвечая требованиям нагрузки к напряжению шины питания и обеспечивая при этом дополнительные меньшие уровни напряжения для питания аналогового интерфейса, безопасной гальванической изоляции или для разрыва земляных контуров для особо чувствительных участков схемы. Наиболее распространены были модули в корпусах SIP с однорядно расположенными выводами для монтажа в отверстия. Выходная мощность первых нестабилизированных преобразователей в компактных корпусах SIP‑7 составляла около 1 Вт, чего было вполне достаточно в то время для многих перечисленных приложений. К настоящему времени плотность мощности нестабилизированных преобразователей в еще более компактных корпусах SIP‑4 достигла 3 Вт (см. рис. 1).

К настоящему времени выросла плотность мощности нестабилизированных и стабилизированных DC/DC-преобразователей

Рис. 1. К настоящему времени выросла плотность мощности нестабилизированных и стабилизированных DC/DC-преобразователей

Вскоре появились полностью стабилизированные компоненты, в которых поначалу применялась обратноходовая топология с самовозбуждением, обеспечившая минимальное число компонентов. Самые новые модели с фиксированной частотой, как правило, выполнены на основе ИС, благодаря чему достигается оптимальный КПД в широком диапазоне нагрузок, высокая плотность мощности, а широкий диапазон изменения входного напряжения составляет 4:1. Кроме того, обеспечивается тонкая регулировка выходного напряжения и контроль над включением и выключением. Поначалу эталонными считались преобразователи мощностью 2 Вт в корпусах DIP‑24, но вскоре появились модели в корпусах SIP‑7 и SIP‑8 мощностью 2, 3 и 6 Вт. К настоящему времени эталонным считается мощность величиной 12 Вт (см. рис. 1).

Читайте так же:
Регулировка напряжения при помощи симистора

По мере повышения уровней мощности модули стали все чаще стали использоваться для питания целых подсистем и даже законченных изделий, а не в качестве вспомогательных источников питания. Соответственно, увеличилась значимость не только силового каскада, но и способность преобразователя создать гальваническое разделение питаемых цепей. Поскольку длина пути утечки и воздушные зазоры между входными и выходными выводами корпусов SIP‑7 и SIP‑8 достаточно велики, предпочтение было отдано решению увеличивать мощность преобразователей в этих корпусах, а не сокращать размеры модулей при той же величине мощности.

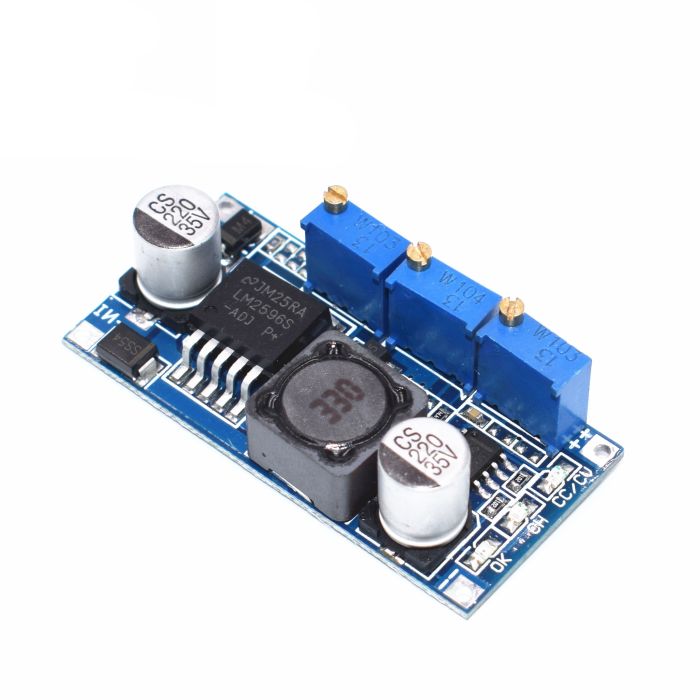

DC-DC понижающий вход3-40в с регулировкой до 2А регулировка тока 98119 — описание:

Моё применение — простейший маломощный лабораторный источник питания. Ещё одну такую плату поставил в зарядное устройство для литиевой батареи шуруповёрта.

Постоянное напряжение

Постоянный ток

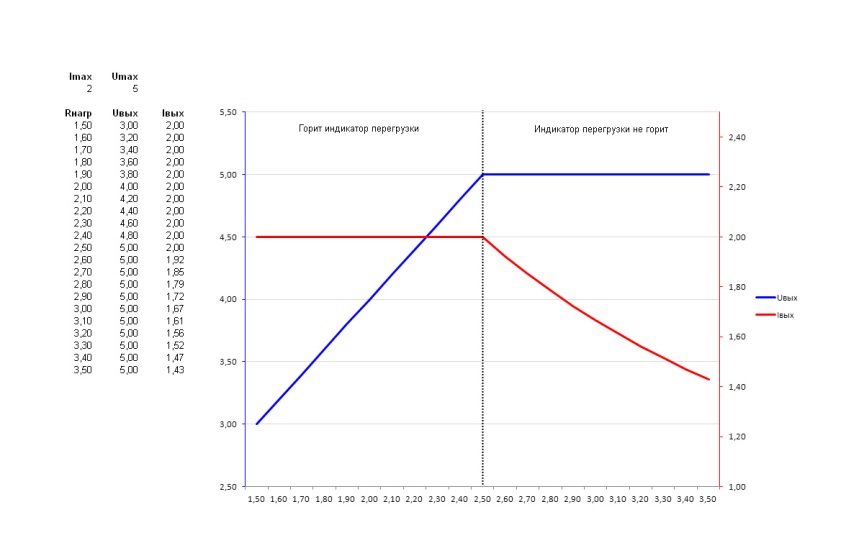

Пока ток не превышает заданного максимума, плата выполняет роль стабилизатора напряжения, ток может быть любым, напряжение — строго заданное. Как только ток пытается подняться выше заданного, начинает работать ограничитель тока. Ток на выходе при этом фиксированный, а напряжение понижается так, чтобы через нагрузку шёл этот максимальный ток. Получается, что ни напряжение, ни ток не выходят за установленные значения.

Например, если по расчетам выходит, что выходной ток должен быть 2,5 А (например, при заданном Uвых = 5 В и нагрузке 2 Ом), но плата настроена на ограничение в 2 А, то на выходе будет 2 А и напряжение 4 В (2 А * 2 Ом), при этом будет гореть индикатор ограничения. Если теперь повысить сопротивление нагрузки до 3 Ом, то ток в выходной цепи будет идти без ограничений, напряжение снижаться не будет и будет равно заданному, ток — 5 В / 3 Ом = 1,67 А. Индикатор при этом гореть не будет.

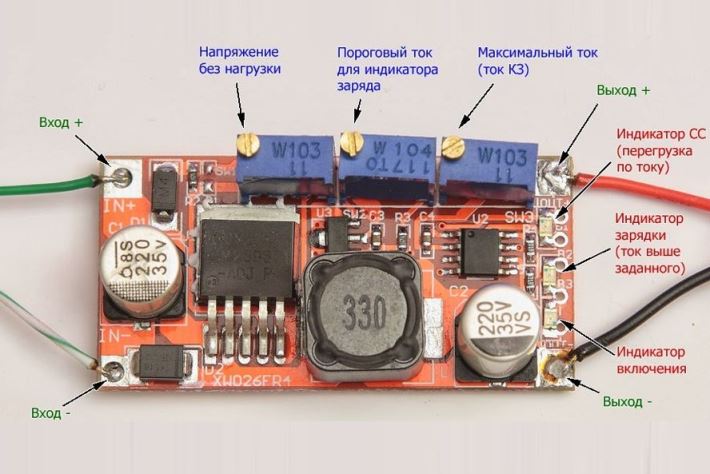

Для настройки максимального тока закорачиваем выход через мультиметр в режиме измерения большого тока, обычно с пределом 10 А, которого здесь хватит с запасом, и выставляем крутилкой на плате необходимый ток.

Индикация заряда

Опыт применения

Попробовал в качестве CC+CV зарядки для лития. Фазы CC и CV работают, но процесс зарядки в конце не останавливается, просто гаснет индикатор заряда. Если конечное напряжение заряда устанавливать заведомо ниже предела для аккумулятора, ничего плохого в такой зарядке нет, в конце ток просто очень медленно упадёт до нуля. Но лучше реализовать на выходе ключ (реле, полевик), который бы отрубал зарядку при падении тока до заданного значения.

Еще один вариант использования — обычное зарядное устройство, за счёт низких пульсаций на выходе, довольно качественное. У меня как раз начал шалить зарядник от планшета — тач при зарядке плохо работал. Эксперимент оказался удачным, пульсации на выходе достаточно низкие, при зарядке планшета от этой платы всё работало нормально. Конечно, придётся также иметь/купить адаптер питания с выходным напряжением примерно от 9 В до 35 В и мощностью выше необходимой для заряжаемого устройства с запасом.

Читайте так же:
Как регулировать поток воды в бачке унитаза

При большом токе и низком напряжении на выходе этот преобразователь сильно греется. Хотя по инструкции радиатор нужно ставить от 15 Вт, проблемы начинаются гораздо раньше, например уже при 5 В / 1 А. Можно поставить радиатор, но он должен быть с выпуклой контактной площадкой, возможно придётся его стачивать. Никаких приспособлений для крепления радиатора на плате нет, придётся клеить на теплопроводящий клей.

С другой стороны, при использовании в зарядном для шуруповёрта я настраивал выход на 16,4 В и 0,5 А, то есть на выходе была даже большая мощность, но плата была чуть тёплая. КПД и, соответственно, нагрев сильно зависят от выходного напряжения (больше — лучше) и относительно слабо от входного, подробности можно увидеть в даташите на LM2596 на графике Efficiency.

Возьмём для примера входное напряжение 25 В и пару выходных — 5 В и 20 В. КПД в первом случае будет около 82%, во втором — около 94%. При одинаковой мощности на выходе (например, 10 Вт) при 5 В будет рассеиваться 1,8 Вт, а при 20 В — всего 0,6 Вт. Если взять одинаковый ток на выходе, например 1 А, то разница будет с другим знаком (0,9 Вт и 1,2 Вт для 5 В и 20 В соответственно), но совсем небольшой. При этом снижение входного напряжения для входного 5 В не даст улучшения КПД (пик эффективности для этого напряжения как раз около 25 В).

Отсюда делаем вывод, что этот преобразователь больше подходит для относительно высоких выходных напряжений (например, 12 В и выше), но при этом он не способен работать с большими токами, т.к. рассеиваемая мощность, а значит и нагрев, при увеличении выходного тока будет всё равно только расти, а охлаждение платы минимально. Реальные характеристики преобразователя наверняка хуже заявленных, но для первичной оценки хватит и этой информации.

Есть множество вариантов исполнения этой платы, этот — самый маломощный. Есть с радиатором, залитые компаундом, с мощными дросселем и другими элементами. Но эти варианты намного дороже, и их использование оправдано только в случае работы в оптимальных, но максимальных, режимах преобразователя, иначе лучше подыскать решение на другой схеме. Нет смысла затыкать проблему КПД охлаждением, когда для необходимого выходного напряжения есть решения с лучшим КПД.

Преобразователи постоянного тока в постоянный (DC-DC). Какие они бывают (подборка с Алиэкспресс)

По жизни иногда случается так, что в распоряжении пользователя есть одно напряжение, а какое-либо устройство надо запитать другим напряжением.

Особенно часто такие ситуации встречаются, когда речь идёт об автономном питании: в этом случае другое напряжение взять просто неоткуда.

Ситуацию спасают DC-DC преобразователи.

В силу схемотехнических особенностей они отличаются огромным разнообразием решений.

Они бывают понижающими, повышающими, понижающе-повышающими, на отрицательную полярность, изолирующими, двухполярными, а также могут представлять собой различные комбинации перечисленных вариантов.

Всё разнообразие вариантов в рамках одной небольшой подборки осветить невозможно, но некоторые «ходовые» случаи будут представлены.

Известные с древности линейные стабилизаторы тоже можно в какой-то степени считать DC-DC преобразователями (понижающими), но они в этой статье рассматриваться не будут. Хотя, во многих случаях их может оказаться достаточно для решения проблемы.

Читайте так же:
Источники питания 12 вольт постоянного тока с регулировкой

Цены далее в тексте указаны примерные на дату публикации с доставкой в Россию (в дальнейшем могут меняться). Если найдутся такие же устройства, но дешевле, то тоже можно покупать — товар одинаковый.

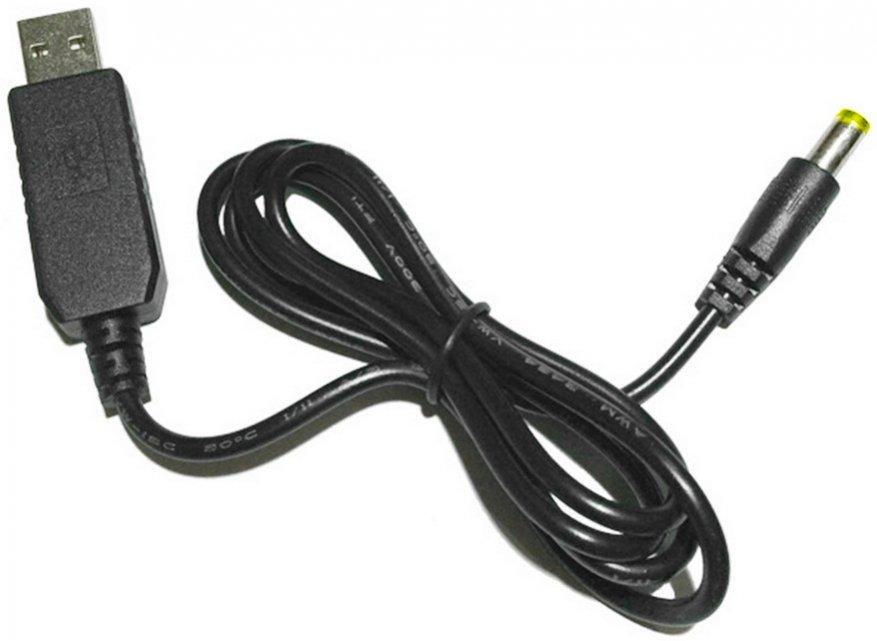

DC-DC преобразователь в корпусе USB-разъёма с выходом 9 или 12 V

Сам DC-DC преобразователь как таковой находится внутри кожуха разъёма USB, и, конечно, мощным быть не может.

Преобразователь выпускается в вариантах с напряжением выхода 9 В или 12 В (т.е. с фиксированным напряжением без переключения).

Максимальный ток выхода — 800 мА; максимальный потребляемый ток — до 2.1 А от источника 5 В (т.е. от порта USB компьютера или зарядного устройства телефона).

При его использовании надо помнить о двух моментах.

Во-первых, не рекомендуется использовать длительное время при максимально-допустимых параметрах нагрузки (впрочем, это относится к любым источникам питания).

А во-вторых, при питании от порта USB компьютера не рекомендуется нагружать порт USB 2.0 более, чем на 0.5 А; а порт USB 3.0 — более 0.9 А. Ток нагрузки преобразователя в этом случае не должен превышать примерно половину от этой величины для преобразователя на 9 В, и 1/3 — для преобразователя на 12 В.

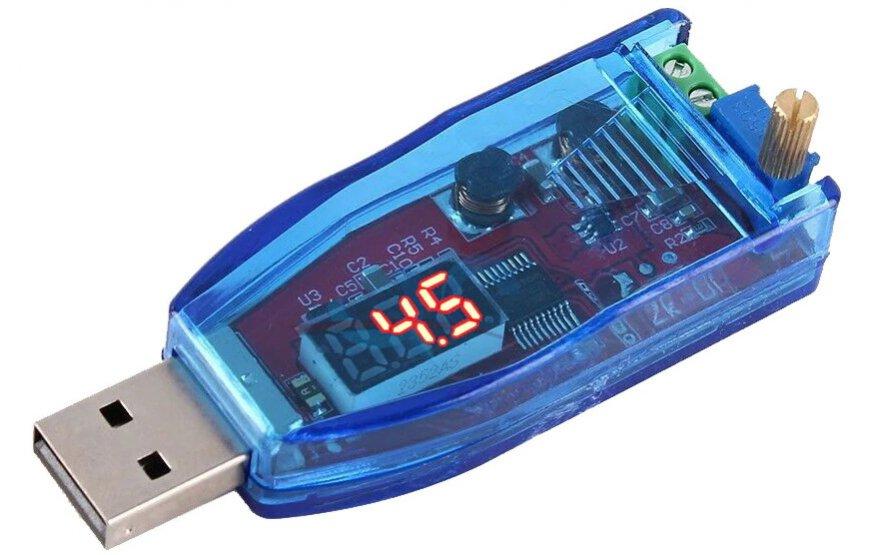

DC-DC преобразователь в корпусе USB-разъёма с регулируемым выходом 1 — 24 V

Когда требуется какое-либо нестандартное напряжение, то помочь могут DC-DC преобразователи с регулируемым выходом.

Представленный в этой карточке преобразователь изготовлен в корпусе разъёма USB и может отдавать на выход напряжение в широком диапазоне — от 1 до 24 Вольт (понижающе-повышающий; на основе схемотехники SEPIC).

Точность установки напряжения — 0.1 В; имеется встроенный вольтметр.

Максимальная выходная мощность — 3 Вт.

Аналогично предыдущему преобразователю, при питании от порта USB компьютера мощность на выходе будет меньше.

Подробный обзор этого преобразователя — здесь.

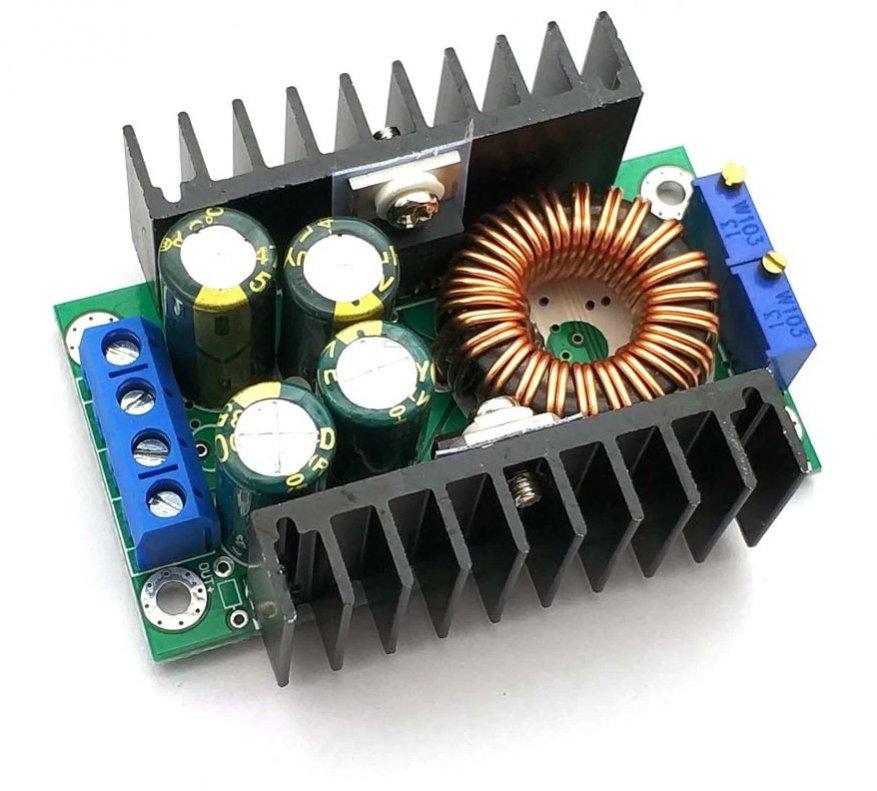

Понижающий DC-DC преобразователь с 5-40 V до 1.2-35 V мощностью 300 W

Этот DC-DC преобразователь, можно сказать, «классический» понижающий преобразователь.

Он работает в широком диапазоне напряжений, но при этом обязательно должно соблюдаться условие, что входное напряжение должно быть выше выходного.

Преобразователь снабжен потенциометрами для регулировки выходного напряжения и ограничения тока нагрузки.

Вместе с тем он требует внимательного обращения при подключении, так как не имеет диода защиты от переполюсовки входного напряжения.

В случае использования на мощность, близкую к максимальной, рекомендуется дополнительное охлаждение.

Цена — около $4.5 с учётом доставки.

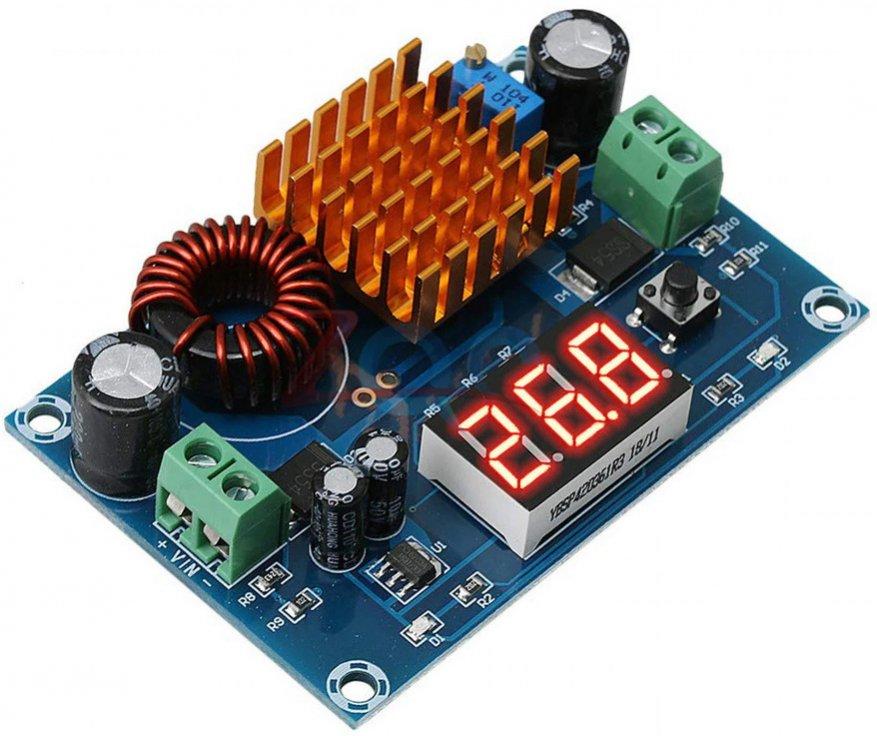

Повышающий DC-DC преобразователь с 3-35 V до 5-45 V мощностью 150 W

Ещё один DC-DC преобразователь из серии «классика жанра»; на этот раз — повышающий с регулируемым напряжением выхода.

Преобразователь снабжен встроенным вольтметром с ценой деления 0.1 Вольт.

Его предельно-допустимый входной ток ограничен величиной 5 А, поэтому не следует рассчитывать, что при низких входных напряжениях он сможет развить высокую выходную мощность.

Для получения высокой мощности на выходе соотношение напряжений на входе и выходе должно быть разумным (насколько это позволяют обстоятельства применения); при этом выходное напряжение должно быть строго выше входного.

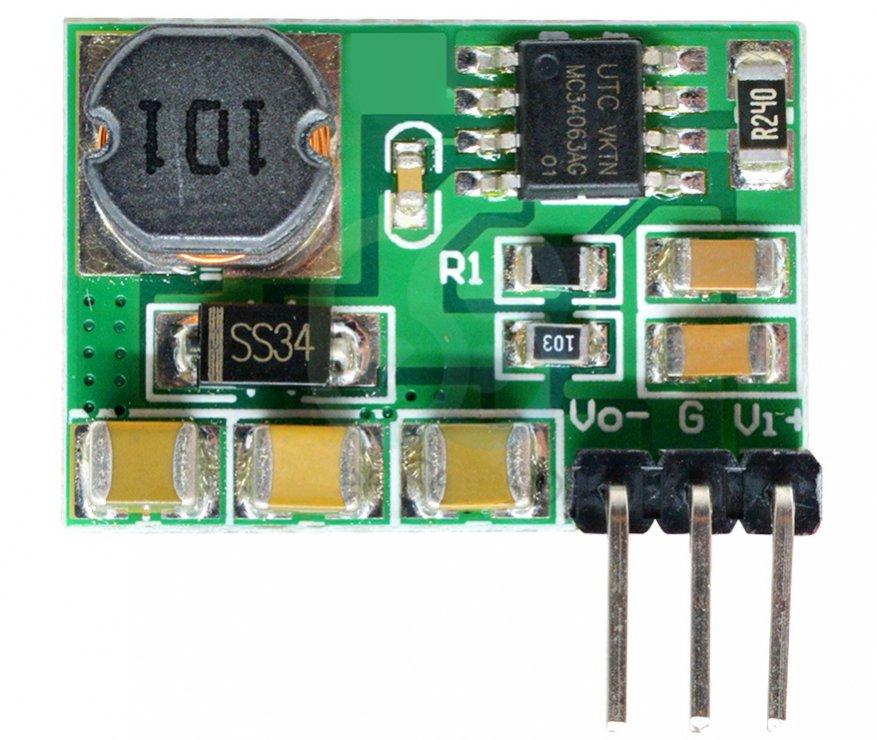

Понижающе-повышающий DC-DC преобразователь на отрицательную полярность малой мощности

DC-DC преобразователи с переворотом полярности на отрицательную стоят немного особняком.

Обычно они применяются в тех случаях, когда требуется создать напряжение отрицательной полярности для устройств, требующих двухполярного питания (как правило, небольшой мощности).

В отличие от обычных понижающих и повышающих преобразователей, они являются истинно понижающе-повышающими «в одном флаконе» в силу особенностей схемотехники.

Читайте так же:
Пневматическая дрель с регулировкой оборотов

Преобразователи, представленные в этой серии, выпускаются на ряд фиксированных напряжений от минус 3.3 до минус 15 Вольт.

Мощность, отдаваемая в нагрузку, может быть от 0.12 Вт до 2.7 Вт в зависимости от соотношения напряжений на входе и выходе.

Цена — около $2.3 с учётом доставки.

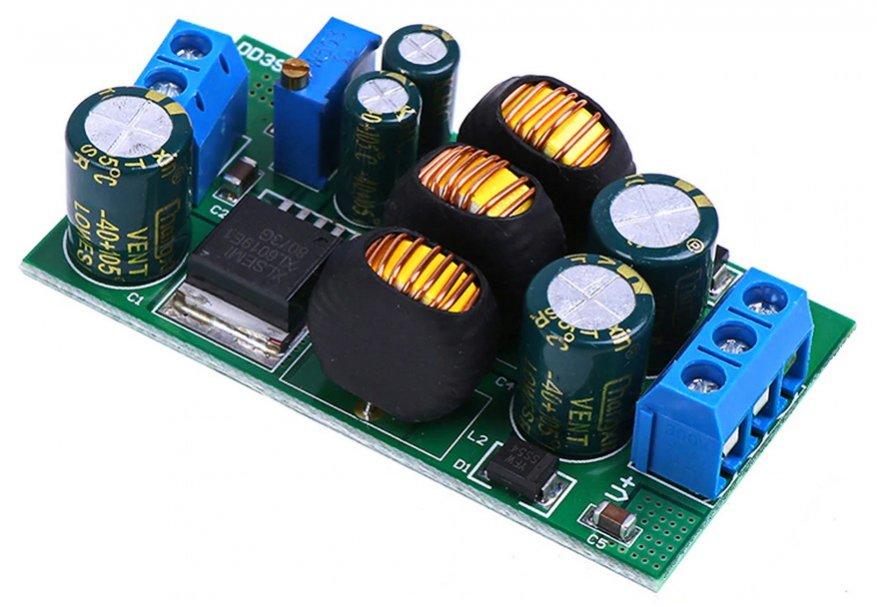

Понижающе-повышающий DC-DC преобразователь с двухполярным выходом до ±24 V

Этот DC-DC преобразователь хорошо подходит для тех случаев, когда пользователю требуется симметричное двухполярное напряжение. Предположительно, он основан на двухполярном варианте схемы SEPIC.

Напряжение на выходе может регулироваться от ±3 В до ±24 В; при допустимом диапазоне входных напряжений от 3.6 до 24 В.

Максимальная мощность на выходе — 20 Вт, но в реальности она будет очень сильно зависеть от соотношения входного и выходного напряжения (низкое входное напряжение и высокое выходное являются крайне неблагоприятным сочетанием).

Кроме того, производитель запрещает использовать преобразователь только по отрицательному напряжению (положительное плечо должно быть нагружено обязательно); а также не рекомендуются нагрузки менее 15 мА.

При всём позитиве этого преобразователя, надо заметить, что производитель забыл разместить на плате отверстия для её крепления к чему-либо.

Цена — около $8 с учетом доставки.

Сдвоенный однополярный понижающий DC-DC преобразователь с 5-40 V до 1.25-35 V

Иногда бывает нужно получить от одного источника два разных напряжения одной полярности.

В этом случае можно использовать два отдельных DC-DC преобразователя; а можно и один сдвоенный. В этом случае пользователь получит экономию в габаритах и упрощение монтажа.

Данный DC-DC преобразователь содержит два одинаковых блока с максимальной мощностью каждого выхода до 20 Вт (при условии, что ток выхода не будет превышать 2.5 А при длительной эксплуатации и 3 А — кратковременно).

Регулировка напряжения выходов каналов — независимая.

Цена — около $9 с учетом доставки.

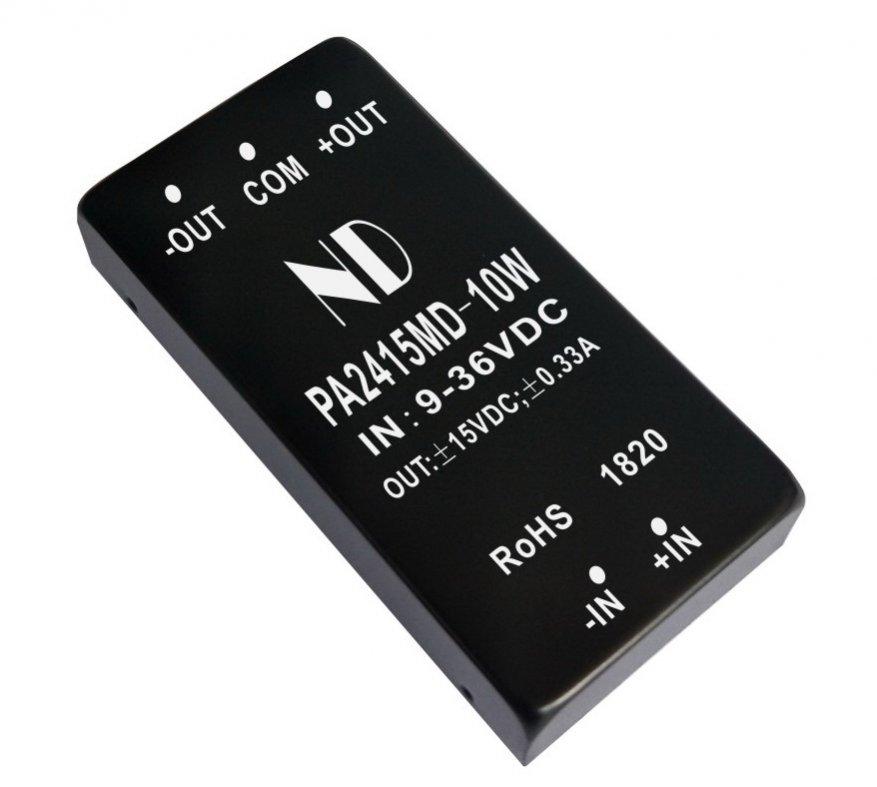

Изолирующий понижающе-повышающий DC-DC преобразователь с одно- или двухполярным выходом 10 W

Иногда питаемое устройство должно быть гальванически изолировано от источника питания. Это может требоваться по разным причинам: от требований по электробезопасности до защиты от помех, создаваемых исходным источником питания.

Данный преобразователь оформлен в виде модуля в корпусе, защищённом от проникновения посторонних предметов (что поможет соблюдению требования по изоляции).

Производитель гарантирует электропрочность изоляции до 1500 В постоянного напряжения.

Преобразователь не имеет регулировки выходного напряжения; потребителю следует заказывать устройство с напряжением из числа предлагаемых фиксированных значений от 5 до 24 В в однополярном исполнении, или от ±5 до ±15 В в двухполярном исполнении. Мощность на выходе — 10 Ватт.

Цена — около $20 с учетом доставки.

Автомобильный повышающий DC-DC преобразователь с 12 V до 24 V мощностью до 480 W

DC-DC преобразователи существуют не только в виде отдельных плат и модулей, но и в виде законченных конструкций в добротных и прочных корпусах.

В качестве примера — автомобильный повышающий DC-DC преобразователь с 12 до 24 Вольт.

Такие преобразователи могут быть полезны для питания различного оборудования, для которого не подходит стандартное напряжение автомобильной бортовой сети 12 В.

Цена — от $17 до $38 в зависимости от требуемой мощности.

Существуют, естественно, преобразователи и на другие напряжения.

Как можете видеть, DC-DC преобразователи — это широкий класс устройств с огромным разнообразием технических и конструктивных решений.

Они также могут иметь и огромный разброс по мощности: от милливатт до киловатт!

Читайте так же:
Как регулировать давление в бытовой насосной станции

При этом они попутно выполняют и ещё одну функцию: стабилизацию напряжения питания. Если исходный источник будет с «плавающим» напряжением (например, батарея или аккумулятор), то на выходе преобразователя напряжение будет стабильным.

Эти устройства могут очень сильно облегчить потребителю обеспечение устройств питанием даже в самых нестандартных случаях. Но при этом важно правильно рассчитать требуемые параметры необходимого DC-DC преобразователя; причём, как в отношении параметров выхода, так и в отношении потребления от «исходного» источника питания.

Примечание:

Избежать высокого давления высокого напряжения модуля нагрузки электроэнергии использовать. Необходимо отрегулировать высокого напряжения стороне подходящий расстояние (До электроэнергии, Напряжение и емкость батареи пропорционально расстояние от высокого напряжения дуги Используется при тестировании дуги расстояние от коротких до длинных эксперимент, Запрещается за дуги когда питание, Энергия может не быть выпущен из-за высокого давления, Легко привести к повреждению модуля. )

Из-за к власти, внутреннего тепла не легко, каждый-на время должны быть в пределах минуту.

Определить, является ли Емкость батареи может управляться подход, Максимальная выходная мощность батареи измерения напряжения дуги. Если так, вы можете 6 В Максимальная выходная мощность.

Две секции малой мощности литий-серии 7.2 В, Измеряется напряжение дуги упала около 4 В государства, Емкость меньшее напряжение вытащил ниже. Рекомендуется использовать более чем один литиевая батарея 2000mA, 4000mA лучшие условия с аккумулятор.

Разновидности преобразователей

Среди всего многообразия существующих видов преобразователей выделяются следующие классы:

  • специальные устройства для дома;
  • высоковольтное и высокочастотное оборудование;
  • бестрансформаторные и инверторные импульсные устройства;
  • преобразователи постоянного напряжения;
  • регулируемые аппараты.

К этой же категории электронных приборов относят преобразователи тока в напряжение.

Аппаратура для дома

С этим типом преобразовательных устройств рядовой пользователь сталкивается постоянно, поскольку в большинстве моделей современной техники имеется встроенный блок питания. К тому же классу относятся бесперебойные источники питания (БИП), имеющие встроенный аккумулятор.

В отдельных случаях бытовые преобразователи выполняются по двойной кольцевой (инверторной) схеме.

За счет такого преобразования от источника постоянного тока (аккумулятора, например), удается получить на выходе переменное напряжение стандартной величины 220 Вольт. Особенностью электронных схем является возможность получения на выходе чисто синусоидального сигнала постоянной амплитуды.

Регулируемые устройства

Эти агрегаты способны значение выходного напряжения и повышать его. На практике чаще встречаются аппараты, позволяющие плавно изменять пониженное значение выходного потенциала.

Классическим является случай, когда на входе действует 220 Вольт, а на выходе получается регулируемое постоянное напряжение величиной от 2-х до 30 Вольт.

Приборы с тонкой регулировкой выходного параметра традиционно применяются для проверки стрелочных и цифровых измерительных приборов в условиях современных исследовательских лабораторий.

Бестрансформаторные приборы

Бестрансформаторные (инверторные) агрегаты построены по электронному принципу, предполагающему применение отдельного модуля управления. В качестве промежуточного звена в них используется преобразователь частоты, приводящий сигнал на выходе к удобному для выпрямления виду. В современных образцах инверторного оборудования нередко устанавливаются программируемые микроконтроллеры, существенно повышающие качество управление преобразованием.

Высоковольтные устройства представлены уже описанными станционными трансформаторами, повышающими и понижающими передаваемое напряжение в нужных соотношениях.

При передаче энергии по высоковольтным линиям и последующей трансформации стремятся свести ее потери в ваттах к минимуму.

К этому же классу относятся устройства, формирующие сигнал для управления лучом в телевизионной трубке (кинескопе).
