В этой статье мы рассмотрим самые популярные вертикальные трубчатые радиаторы с вентильной вставкой при нижнем подключение и без нее, их особенности и стоимость.

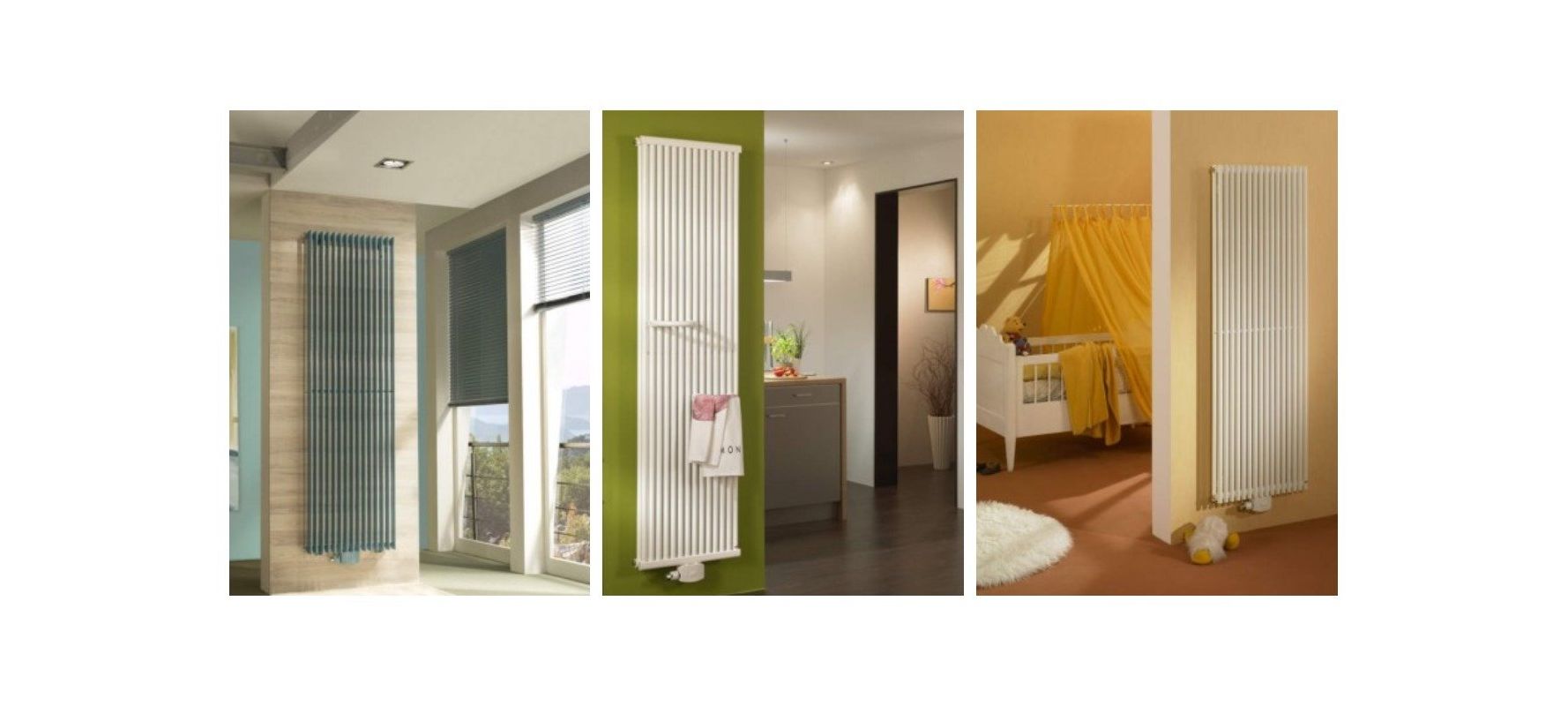

Приобретая новую красивую квартиру, хочется наполнить ее красивыми вещами, даже приборы отопления должны быть под стать задуманному интерьеру . Все чаще встречаются квартиры с панорамными окнами или низкими подоконниками, где поставить классический горизонтальный радиатор просто невозможно. Одним из вариантов отопительных приборов, в таких случаях, является вертикальный радиатор.

Вертикальные радиаторы предполагают нижнее подключение, ведь установив дизайнерский высокий прибор совсем не хочется портить его внешний вид трубами, которые будут видны на высоте 1,5-2 м. Самым популярным нижним подключением считается центральное или одностороннее (левое/правое) с межосевым расстоянием 50 мм.

Виды выводов у трубчатых батарей бывают с вентильной вставкой или без нее. Что это значит?

Вентильная вставка — это термостатический элемент, который в паре с термоголовкой предназначен для регулировки подачи теплоносителя в радиатор и поддержания заданной температуры в помещении. При наличии вентильной вставки цена радиатора возрастает, приведем актуальные данные по стоимости 3 самых продаваемых торговых марок трубчатых радиаторов.

Центральное без вентильной вставки

157,54 евро (сверху)

250,39 евро (снизу)

223,98 евро (сверху)

337,01 евро (снизу)

153,14 евро (сверху)

164,62 евро (снизу)

126 евро (сверху)

Из таблички становится понятно, что при добавлении такого маленького элемента цена значительно повышается, особенно, когда речь идет о том, чтобы термостатическая вставка находилась внизу радиатора. А ведь, действительно, нижнее расположение более практично, согласитесь, что на высоте 2 м от пола не очень удобно пользоваться термостатической головкой.

Для подключения к системе отопления Вам понадобиться докупить только узел нижнего подключения (бинокль), для регулирования температуры — термоголовку, которая устанавливается на ту самую вентильную вставку.

Средняя цена обычного никелированного бинокля + термоголовки — 35 евро.

Можно ли регулировать температуру в помещение, если радиатор без вентильной вставки?

Можно. Если вы приобретете трубчатый радиатор с нижним подключением без термостатического элемента, вы сами можете определить хотите ли Вы регулировать температуру и подачу теплоносителя. Это может быть не нужно, если прибор служит как дополнительный источник отопления.

• Не хотите управлять температурой в комнате — дополнительно нужно купить только обычный узел нижнего подключения.
• Хотите автоматически регулировать температуру — необходимо докупить более дорогую радиаторную арматуру под названием «мультиблок» или узел нижнего подключения с термостатической вставкой . Термоголовка устанавливается на сам узел внизу радиатора.
• Если управление подачей теплоносителя будет происходить с помощью гребенки , никаких дополнительных регулирующих элементов на радиаторе не требуется, также докупается только обычный бинокль для подключения к трубам .

Мультиблоки — радиаторная арматура премиум класса, которая применяется с дизайнерскими приборами отопления. В основном идет в цвете или с декоративными накладками, при желании клиента может быть окрашена в любой цвет по палитре Рал. Из-за дополнительного функционала и приятного внешнего вида стоимость таких узлов нижнего подключения значительно выше, чем у обычных.

Средняя цена мультиблоков — 100 евро.

Подведем итоги, какое подключение лучше и выгодней?

Преимуществом данного типа подключения является встроенная на заводе вентильная вставка, независимая от других элементов, а также более бюджетная дополнительная арматура для подключения к системе отопления. Минусом — цена и дополнительных 100 мм в ширину радиатора, так как термоголовка подключается сбоку. При выборе верхнего размещения вентиля неудобный доступ к термоголовке (если высота радиатора больше 1800 мм).

Минусом данного подключения является дорогостоящая дополнительная арматура. Плюсом — термоголовка прячется под радиатор и не занимает дополнительное пространство в комнате, достаточно удобный доступ к регулирующему элементу (внизу под радиатором), еще к преимуществам можно отнести более приятный вид мультиблоков.

Разновидности вентилей

Краны на батарею для отопления делятся на несколько типов в зависимости от строения и принципа работы. Их можно устанавливать на радиаторы в частных и в многоквартирных домах, ориентируясь на тип конкретных батарей и отопительной системы в целом. В продаже можно найти угловые и прямые вентили с шаровым или полуоборотным механизмом, сделанные из латуни, бронзы либо полипропилена со вставками из металла. Специалисты чаще всего используют вентили для балансировки, приспособления для выпуска воздуха в ручном либо автоматическом режиме, а также простые краны стандартного типа.

Воздушный

Воздушные вентили или краны Маевского применяются для ликвидации воздуха из отопительной системы, который поступает туда с водой и понижает эффективность нагрева. Поскольку воздух обычно накапливается в верхней точке, кран устанавливают на батарее сверху. Такие устройства обладают низкой пропускной способностью, поэтому их обычно монтируют на современные радиаторы последнего поколения, сделанные из стали либо алюминия. Изделия этого типа легко устанавливать и открывать при помощи отвертки или специальных ключей. Наиболее удобны механизмы, для которых требуется отвертка.

Хороший воздушный вентиль должен легко поворачиваться против часовой стрелки, поскольку воздух в системе нужно периодически спускать. Наличие воздуха внутри труб можно определить по характерному шипению. Когда оно прекращается, кран закрывают. При подключении насоса его обязательно отключают перед спуском воздуха.

Угловой

Угловой кран для батарей отопления относится к балансировочному типу. Он закрывается и открывается при помощи одного оборота, сдвигаясь на несколько миллиметров, что позволяет легко фиксировать его в нужном положении.

Запорный кран углового типа устанавливается на выходе из радиатора, подходит для двухтрубной и однотрубной отопительной системы. Сделан с учетом конструктивных особенностей стандартных радиаторов и помогает проводить различные операции во время монтажа и ремонтных работ. При установке таких кранов нужно обязательно использовать американки и другие необходимые инструменты.

С регулировкой

Вентили с регулировкой помогают управлять потоком воды и менять температуру в комнате, поддерживая ее на оптимальном режиме. Терморегулирующий кран представляет собой простой сифон, внутри которого находится емкость с газом либо жидкостью. Когда температура повышается, газ либо жидкость начинают расширяться и давят на шток. Далее он опускается и перекрывает доступ воды внутри радиатора. При снижении температуры шток начнет подниматься, что спровоцирует увеличение потока воды в батарее. Модели газового типа реагируют на смену температуры быстрее, при этом они не сильно отличаются по стоимости от стандартных водяных вентилей.

Шаровый

Кран радиаторный шарового типа получил такое название благодаря своему механизму, который представляет собой небольшой шар с отверстием. Вентиль может находиться в двух положениях: закрытом и открытом. При повороте устройства на 90 градусов подача тепла по трубам прекращается. Шаровые вентили считаются самыми популярными и изготавливаются из различных материалов, чаще всего это латунь, бронза, сталь или полипропилен. Они имеют угловую или прямую конструкцию, различаются по пропускной способности – она может быть стандартной либо полупроходной. Для повышения эффективности работы выбирают полупроходные регулировочные краны и монтируют их на радиаторах с помощью гайки либо американки.

Особенности шарового изделия

Для открытия крана шарового необходимо регулятор радиатора отопления повернуть влево, для закрытия – вправо. Не допускается оставлять его в полуоткрытом состоянии, может повредиться уплотнительное кольцо, и произойдет вытекание воды из системы. При возникновении протекания должна произойти замена агрегата.

Шаровой кран. Нажмите на фото для увеличения.

Причиной слабого напора воды может стать засорение затвора. Устранением причины засорения станет установление фильтра жесткой очистки.

Регулирующие шаровые краны рассчитаны для охладительных, отопительных и вентиляционных систем. Данный агрегат – регулятор водного потока, который происходит в системе отопительной и прохладительной.

Шаровые краны очень надежны в эксплуатации, с их помощью происходит защита определенной части тепловой сети, что допускает в момент замены или врезания специального оборудования экономию времени и денег потребителей.

В трубопроводе не должны иметь место воздушные пробки, потому что вся система работы из-за этого может нарушиться. С этой целью используются воздухоотводящие системы, состоящие из винта конической формы.

Они помогают удалять воздушные пробки из приборов отопления. Воздух поступает через отверстие с одного бока регулятора и выходит через такое отверстие с другого бока. При закрытом регуляторе жидкость задерживается и не проходит наружу. Этому способствует шплинт, плотно прилегающий к внутренней стенке, имеющий отверстие с калибровкой. Регулируемые краны можно открывать рукой, отверткой или специальным ключом.

Советы по выбору устройств для регулировки тепла в батареях

Специалисты советуют уделить внимание следующим моментам при выборе и установке подобных приборов:

• обязательно ознакомьтесь с рекомендациями производителя перед покупкой монтажом такого запорно-регулирующего механизма;
• хрупкие детали в приборе могут выйти из строя при ударах; а потому при установке соблюдайте осторожность;
• термостат надо устанавливать горизонтально, иначе поступающий на элемент теплый воздух снизит его точность и вообще негативно скажется на работе;
• при установке обратите внимание на стрелки на приборе, указывающие, куда поступает вода;
• если система отопления однотрубная, то под трубами надо сначала монтировать байпасы; если этого не сделать, то при отключении одного радиатора, даст сбой вся система.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Как выбрать

1. Материал, из которого выполнена батарея (сталь, алюминий, чугун, биметаллический);
2. Рабочее давление в аппаратах;
3. Мощность батареи (или секции) с учетом объема помещения;
4. Габариты батареи;
5. Дизайн, внешний вид;
6. Производители.

Важно правильно выбрать радиатор для частного дома. Тепло в доме в холодное время года, комфорт и уют – к этому стремится мастер, выполняющий выбор и установку радиаторов.

Выбор места подключения и нормы установки

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

• Расстояние от низа батареи до пола – 10-12 см.
• Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
• Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы.

Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами. В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева.

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными терморегуляторами, предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Принцип работы терморегулятора

Основным назначением терморегулятора является ограничение поступления теплоносителя в прибор отопления. Регулировка объема поступающего в батарею теплоносителя осуществляется при помощи вещества в сильфоне, которое чувствительно к изменению температуры окружающего воздуха. Если температура воздуха в помещении возрастает, вещество в сильфоне начинает расширяться и шток опускается, частично перекрывая сечение канала (в радиатор поступает меньше воды, теплоотдача прибора снижается). Если температура в помещении снижается, вещество наоборот начинает сжимается, шток поднимается, увеличивая сечение канала (в радиатор поступает больше воды, теплоотдача прибора повышается).
