Регулятор мощности Мастер-Кит ВМ4511, 12-24В / 50A

Регулятор мощности Мастер-Кит ВМ4511, 12-24В / 50A

Вы можете купить Регулятор мощности Мастер-Кит ВМ4511, 12-24В / 50A в интернет-магазине с доставкой или забрать в ближайшем пункте выдачи ОНЛАЙН ТРЕЙД.РУ.

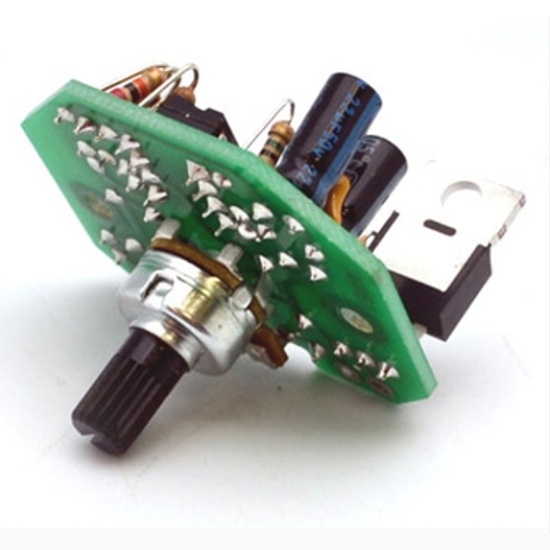

Регулятор мощности Мастер-Кит ВМ4511, 12-24В / 50A

Модуль построен на базе мощного силового ключа IRF2204 с рабочим током до 210А, и предназначен для регулировки яркости ламп накаливания и частоты вращения электродвигателей напряжением 6-30В. Будет полезен для регулировки яркости дневных ходовых огней и будет незаменим для регулировки оборотов печки, а так же в качестве регулятора скорости надувной лодки с электромотором. Регулировка частоты ШИМ управления позволит полностью убрать гул обмоток двигателя, а встроенная защита ограничит превышение рабочего тока.

• Диапазон напряжений питания (B): 6…24
• Максимально допустимый ток нагрузки (А): 50
• Диапазон регулировки (%): 0…100
• КПД, не менее (%): 90
• Тип питания: постоянный ток
• Потребляемый ток, не более (мА): 5
• Количество входов (шт): 1
• Количество выходов (шт): 1
• Рекомендованная температура эксплуатации (°С): -30. +60
• Длина (мм): 40
• Ширина (мм): 30
• Высота (мм): 30
• Вес, не более (г): 100

Компактный размер
Широкий диапазон рабочего напряжения 6-24В

Обратите внимание:
При токе более 5А необходима установка радиатора. При максимальном токе 80А площадь радиатора должна составлять не менее 600 см2.

Если в качестве нагрузки применяется двигатель, желательно доработать схему:
— во избежание свиста обмотки двигателя желательно увеличить частоту ШИМ регулятора до 22 кГц, для чего надо заменить номиналы конденсаторов С2 и С4 на 2,2нФ и 22нФ соответственно;
— во избежание перегрева ключевого транзистора из-за импульсов обратного тока в двигателе желательно поставить параллельно двигателю диод Шоттки на соответствующий ток, катодом к выводу «+» схемы.

В зависимости от симистора который вы будете использовать в проекте возможны два варианта подключения.

Распиновка симистора AAG (BTA41)

Распиновка симистора GAA

Это открытый проект! Лицензия, под которой он распространяется – Creative Commons — Attribution — Share Alike license.

Артикул:
Наличие на складе: 10

2000W 220V электрический регулятор напряжения скорости двигателя собранный на симисторе ВТА 16 600 на 16А.

• Доставка почтой в любой регион России 180 руб
• Информирование о ходе доставки
• Товары доставляются почтой из Китая
• Поддержка клиентов
• Трек-номер посылки

• Часто возникает необходимость регулировать мощность электрического тока и для этого необходимо регулятор мощности купить .
• Например, что бы убавить напряжение электролампы накаливания и тем самым продлить ей срок службы или плавно менять частоту вращения электродвигателя, так же не лишним будет регулировка температуры жала паяльника. Для этого нужно сначала регулятор мощности 220 вольт купить.
• Регулятор напряжения может пригодиться для регулировки освещения ламп накаливания, регулировки температуры ТЭНов, фенов, тепловых пушек и даже уровень нагрева теплого пола.

Подключите устройство с лампой или бытовой техникой в последовательном соединении, затем вращая ручку для регулировки понижайте или повышайте напряжение.

РЕГУЛЯТОР НАПРЯЖЕНИЯ (220В — 2КВТ) — ДИММЕР

• Симисторный регулятор (диммер) позволяет регулировать мощность электрического тока от 50 до 220 вольт.
• Применение данного регулятора напряжения в быту очень широко. Например необходимость убавить напряжение электролампы накаливания и тем самым продлить ее срок службы или приглушить освещение, плавно менять частоту вращения (обороты) электродвигателя, так же не лишним будет регулировка температуры жала паяльника и т.д. Регулятор напряжения 220 вольт 3 квт можно также использовать.

Данный модуль предназначен для регулировки:

• электронагревательных приборов (регулировки температуры ТЭНов, фенов, тепловых пушек и нагрева теплого пола, мощности электропаяльника); купить регулятор мощности для тэна
• осветительных приборов (регулировки освещения ламп накаливания);
• оборотов различных электродвигателей (вентиляторов, электронаждака, электродрели);
• и т.д.

Дополнительные опции:

• Реверсный переключатель (on-off-on) с проводами и клеммами 16 А, 250 В (для смены направления вращения электродвигателей).
• Благодаря широкому диапазону регулировки и большой мощности диммер найдет широкое применение в быту.
• Можно собрать регулятор напряжения своими руками

Область применения и характеристики:

• электрическая печь
• водонагреватели
• лампы накаливания
• небольшие электро двигатели
• электрический утюг и т.д.
• Напряжение питания: 220V.
• Максимальная мощность: 2000 Вт.
• Изменение напряжения: 50-220V AC.
• Материал: пластик, металл.
• Размер: 4.8cm х 5.5cm х 2.7cm.

В состав пакета входит:
1 х регулятор напряжения

1 шт. из магазина г.Ижевск
138 шт. со склада г.Москва,
срок 3-4 рабочих дня− +В корзину

Модуль предназначен для плавной регулировки напряжения постоянного тока. Регулировка производится потенциометром, расположенном на плате. В отличии от обычных ШИМ регуляторов напряжения в модуле RDC2-0024 кроме изменения скважности импульсов также можно менять частоту импульсов, причем в очень широких пределах — от 300 Гц до 96 кГц. Это может пригодится для полного уменьшения влияния помех в зоне работы регулятора, например в бортовой сети автомобиля или для плавного, без мерцания регулирования мощных светодиодных прожекторов. А может в ваших лабораторных экспериментах, например с двигателями постоянного тока.
Широкий диапазон регулируемых напряжений (до 100В) позволяет использовать регулятор в большей линейке стандартных бортовых напряжений (12В, 24В, 48В …)
Особенно перспективным будет использование модуля в качестве регулятора яркости мощных LED лент, светодиодных ламп и прожекторов. Напряжение питания последних обычно составляет от 30 до 60В.

​Виды существующих реле-регуляторов

С момента начала появления автомобилей прошел уже целый век. За это время регуляторы не один раз меняли свою начинку и внешний вид. Рассмотрим в первую очередь современные стабилизаторы, а потом уже устаревшие.

Регуляторы наших дней бывают двух видов:

встроенные — такие крепятся непосредственно к корпусу генератора и выпускаются совмещенными со щеточным узлом;

Оба вида имеют неразборные корпуса и не подлежат ремонту. Если на генераторе выходное напряжение имеет отклонения от нормального, и есть уверенность, что виноват именно стабилизатор, то в этом случае просто меняем его на новый.

Стабилизатор автомобильный на 24 В

Рассмотрим, одну простую электронную самоделку. Это будет стабилизатор 24 вольта. Но это не обычный стабилизатор, а надежный и мощный линейный прибор. Мы давно им пользуемся. Через эту схему в автомобиле подключен к питанию радар-детектор. Он оснащен внутренней стабилизацией. Однако иногда она подводит, и однажды детектор вышел из строя.

Мы не стали отдавать его в ремонт, а просто вытащили из него сгоревший стабилизатор и подключили от отдельного стабилизатора, сделанного своими руками. Уже около двух лет он работает исправно. Но сейчас снова понадобилась подобная схема. Только не для автомобиля, а для бытовых целей.

Необходимо подключить к питанию усилитель низкой частоты. Его питание напряжением составляет 24 вольта. Стабилизатор выполнен на базе микросхемы L 7824. Эта микросхема может обеспечить пропускание тока величиной 1,5 А. Однако при значительном токе она сильно нагревается, и снижает свою стабильность. Чтобы решить эту проблему и увеличить ток, с помощью которого будет стабилизация, разработана простейшая схема.

В этой схеме усиление будет происходить с помощью работы транзистора, подключенного по параллельной схеме. Схема простая и не нуждается в дорогостоящих дефицитных деталях. Она может быть выполнена навесным способом монтажа для проверки работы.

Радиатор охлаждения для такой схемы обязателен, так как вид схемы линейный, и на полупроводнике рассеивается значительная мощность. Линейность схемы является положительным моментом для усилителя, так как нет посторонних помех от шим-модулятора. Монтажная плата была вытравлена в растворе лимонной кислоты и перекиси водорода.

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. Но можно сделать проще и получить 12В с помощью повышающего преобразователя, например на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В. Выходной ток – 3А.

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Преобразователи переменного напряжения в постоянное (выпрямители)

AC/DC‑преобразователи применяются для преобразования переменного напряжения (например, стандартного напряжения бытовых или промышленных электросетей 220/380 В) в стабилизированное постоянное напряжение. Устройства широко применяются в промышленной автоматизации, изготовлении источников питания, телекоммуникациях, на транспорте, в гальванике, энергосиловых установках, сварочных аппаратах. В зависимости от используемых силовых ключей, выпрямители бывают:

1. Тиристорными. Они состоят, как правило, из таких основных компонентов:

• трансформатор. Необходим для понижения/повышения напряжения, а также гальванической развязки выпрямителя от электросети;
• тиристорный мост (вентильная группа). Предназначен для преобразования переменного электротока в постоянный и регулирования (стабилизации) параметров выпрямленного тока, вне зависимости от колебаний напряжения на входе;
• блок управления вентильной группой;
• емкостной, индуктивный или комбинированный фильтр (LC-фильтр). Предназначен для сглаживания пульсаций выходных параметров.

2. Транзисторными. В состав таких выпрямителей входят следующие элементы:

• входной LC-фильтр. Необходим для защиты питающей сети от помех, создаваемых выпрямителем;
• диодный мост;
• ВЧ-преобразователь. Предназначен для преобразования постоянного тока в высокочастотный импульсный и регулирования (стабилизации) параметров выпрямленного тока, вне зависимости от колебаний входного напряжения;
• ВЧ-трансформатор. Предназначен для понижения/повышения напряжения импульсного тока;
• диодный или транзисторный выпрямительный мост. Предназначен для преобразования высокочастотного импульсного тока в постоянный;
• блок управления;
• выходной LC-фильтр.

Выбираем стерео аудио усилители с балансных входом XLR на Aliexpress

Сегодняшний пост посвящен стерео усилителям с балансным входом для создания качественной звуковой HiFi системы. Это будет актуально при наличии источника (например ЦАПа) с балансными выходами. И что бы использовать весь потенциал такого подключения — необходим усилитель, который поддерживает XLR входы. Но никто не мешает, такой усилитель использовать и с обычным подключением по RCA.

Преимущества балансного подключения хорошо известны:

• Выше уровень сигнала
• Отсутствие любых помех и наводок даже при длинном кабеле
• Высокая устойчивость к искажениям сигнала

Рассмотрим различные варианты усилителей с балансных входом на площадке AliExpress у надежных продавцов.

BRZHIFI

Открывает подборку компактный балансный усилитель от BRZHIFI мощностью 70 Вт на канал на 4 Ом нагрузки.

Это дискретный усилитель на 4 транзисторах Sanken SK18752 (THD+N: 0.001%) работающих от 54 В. В питании применен сетевой тороидальный трансформатор мощностью 150 Вт.

Размеры корпуса 273x70x232 мм. Есть экран, который показывает уровень громкости, вход и параметры темброблока. Регулировка громкости реализована на современной микросхеме JRC-NJW1194.

Что приятно, есть беспроводное подключение по Bluetooth 5.0 на чипе CSR8675 с поддержкой кодеков: SBC, AAC, APTX, APTX-HD.

Пульт ДУ в комплекте!

2хLM3886FT

Далее, собранный усилитель на популярных микросхемах LM3886 (можно выбрать вариант на LM1875, он подешевле) в добротном алюминиевом корпусе с радиаторами размерами 360х268х80 мм. Максимальная мощность 120 Вт на канал.

Тут помимо балансной схемы подключения сигнала, еще и двойное моно по питанию, используются два тороидальных трансформатора.

Для регулировки громкости используется сдвоенный переменный резистор ALPS.

Для самодельщиков есть набор из пары таких плат LM3886 XRL с комплектующими хорошего качества и защитой акустики на реле. Топология платы DC Servo — нулевой уровень постоянного напряжения на выходе поддерживается интегратором на ОУ.

1хLM3886

Еще вариант на LM3886, но сильно дешевле предыдущего. Максимальная мощность уже 68 Вт, защита акустики на UPC1237 и реле уже установлена на плате. Масса всего усилителя 5 кг. Есть и вариант для самодельщиков в виде готовой платы.

Удешевление конструктива усилителя за счет:

• Одна плата с парой LM3886
• Один трансформатор питания 160 Вт
• Простой регулятор громкости Alps
• Маленький корпус без радиаторов (308х215х70 мм)

Однако, сохранено балансное подключение. Можно подключить и обычными RCA, есть переключатель типа входов.

SMSL DA-8s

Полностью балансный усилитель 80 Вт на канал в аккуратном цельно алюминиевом корпусе от SMSL. Размеры: 185 x 125 x 40 мм.

DA-8s — это современная модель, построенная на эффективном модуле класса D от Infineon и с регулировкой громкости на NJW1194. THD+N :0.008%. На борту имеется Bluetooth 5.0 модуль с поддержкой SBC, AAC и AptX.

На передней панели нашлось место небольшому OLED экрану. Есть эквалайзер и темброблок.

Сетевой импульсный блок питания на 24 В, пульт ДУ и BT антенна уже в комплекте.

SABAJ A20a

Это компактный настольный стерео усилитель от SABAJ. Мощность 90 Вт на канала на 4 Ом.

Модель A20a в духе современных трендов цифровая, построена на паре микросхем MA12070 от Infineon Technologies и громкость регулируется микросхемой NJW1194. Импульсный блок питания внутри корпуса, но можно подключить дополнительный.

Размеры корпуса 175х125х100 мм. Есть небольшой экран и управление с пульта ДУ. Есть выход на пассивный сабвуфер для построения трифоника.

Это официальный магазин производителя, есть быстрая доставка со склада в РФ.

SMSL AO200

Современная модель цифрового балансного усилителя от SMSL. Модель AO200 имеет мощность 90 Вт на канал, и построенная на популярной связке 2хMA12070+NJW1194. Алюминиевый корпус размерами 210х170х40 мм, массой почти 1 кг.

• USB плеер
• Выход на пассивный сабвуфер
• Bluetooth 5.0
• Цветной дисплей с регулировками
• Эквалайзер и DSP 8 настроек
• Пульт ДУ

Завершает подборку огромный и «мощник» T9 от Trans Audio (китайский клон Burmester 909). Мощность 360 Вт на канал! Балансные и небалансные входы, симметричная топология, трансформатор в блоке питания мощностью 1200 Вт! В каждом канале работают паять пар мощных транзисторов от sanken. Отношение сигнал/шум 105 дБ.

Корпус у исполина размерами 430х480х170 мм. Масса 32 кг. Его задняя панель (только в серебристом цвете) изображена на заглавном фото топика. В лоте помимо выбора цвета корпуса, есть вариант трансформатора питания либо один на 1200 Вт или пара TALEMA по 500 Вт.

В целом, «лютый» вариант китайского Hi-End.

Надеюсь, подборка аудио усилителей с балансным входом для звуковых систем была полезна и Вы выберете себе вариант на свой вкус (слух) и бюджет.

Приятных покупок! Не забывайте применять купоны и скидки площадки AliExpress.
